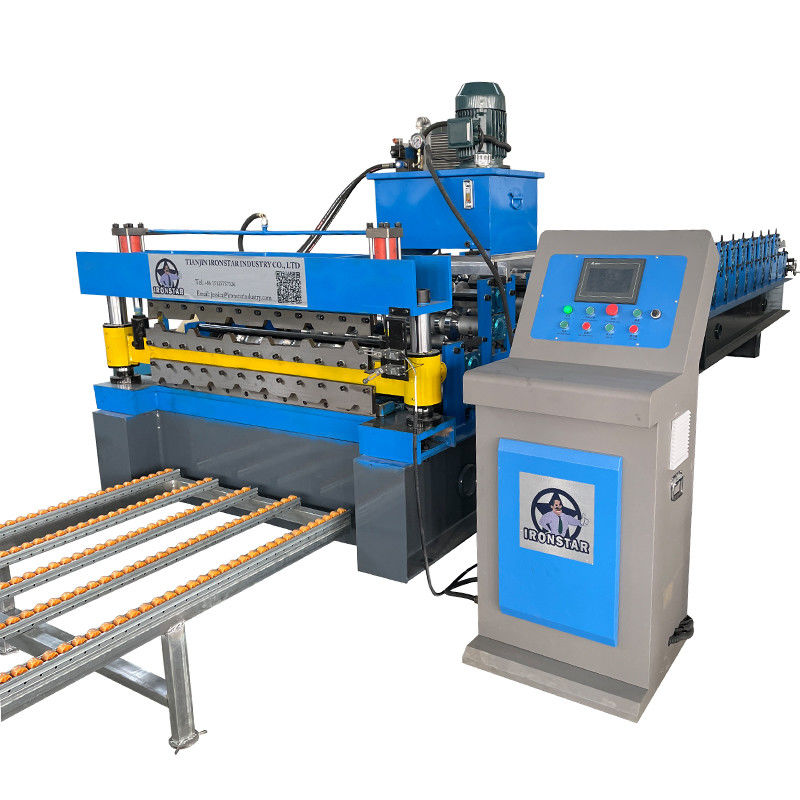

OEM PPGI Double Layer Roll Forming Machine With Hydraulic Cutting

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन

  • प्रमुखता देना

    OEM डबल लेयर रोल बनाने की मशीन

    ,

    PPGI डबल लेयर रोल बनाने की मशीन

  • कच्चा माल
    पीपीजीआई
  • गारंटी
    3 वर्ष
  • निर्यात बंदरगाह
    टियांजिन बंदरगाह
  • भुगतान शर्तें
    टी/टी, एल/सी, डी/ए, डी/पी
  • पात्र
    20 फीट कंटेनर
  • काम कर दिन
    40 कार्य दिवस
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    IRONSTAR
  • प्रमाणन
    CE
  • मॉडल संख्या
    स्वनिर्धारित
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    As Drawing
  • पैकेजिंग विवरण
    तिरपाल और लकड़ी के मामले
  • प्रसव के समय
    30-50 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    10 सेट/महीना

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन

डबल परत रोल बनाने की मशीन कई देशों में लोकप्रिय बिक्री, 0.3-0.6 मिमी से सामान्य छत शीट रोलिंग मोटाई, सामग्री का उपयोग पीपीजीआई (प्री-पेंटेड गैल्वनाइज्ड स्टील) सामग्री



हम गुयाना, दक्षिण अफ्रीका, तंजानिया, नाइजीरिया, भारत आदि को बहुत सारी डबल लेयर रोल बनाने की मशीन बेचते हैं। हम तैयार उत्पादों को ±1 मिमी में सटीकता नियंत्रण ओवरलैप करने का आश्वासन दे सकते हैं।आकार आपकी आवश्यकता के आकार को अनुकूलित कर सकता है



डबल लेयर रोल बनाने की मशीन |डबल डेक मशीन |2 परत रोल बनाने की मशीन

डबल लेयर मशीन - टॉप लेयर का वर्क वीडियो







डबल लेयर मशीन - डाउन लेयर का वर्क वीडियो







डबल परत रोल बनाने की मशीन का कार्य प्रवाह

डेकोइलर-रोल बनाने की मशीन-पीएलसी कंट्रोल बॉक्स-हाइड्रोलिक कटर-रन आउट टेबल

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 0



डबल परत रोल बनाने की मशीन का व्यास

नहीं

टाइप

विनिर्देश

1

कच्चा माल टाइप पीपीजीआई
खिला चौड़ाई ग्राहक के चित्र के रूप में
मोटाई 0.3-0.6 मिमी

2

डेकोइलर संचालन नियमावली
भार क्षमता 5 टन

3

मुख्य भाग रोलर स्टेशन 16-18 पंक्तियाँ
शाफ्ट का व्यास 70 मिमी
दस्ता सामग्री 45 # 0.05 मिमी क्रोम के साथ
रोलर सामग्री 45 # 0.05 मिमी क्रोम के साथ
चौखटा 360 मिमी सी-बीम
फ्रेम की मोटाई 16 मिमी
मशीन का आकार लगभग 6.8*1*1.5 मी
मशीन वजन लगभग 5.5 टन
मशीन का रंग ग्राहक की जरूरत के रूप में
संचालन हाइड्रोलिक स्वचालित
काम करने की गति सामान्य गति 8-20 मीटर/मिनट
4 काटने वाला कठोरता 50-65 एचआरसी
काटने की सहनशीलता ± 1 मिमी
सामग्री सीआर 12
प्रचालन हाइड्रोलिक कटिंग
5 शक्ति ड्राइविंग तरीका चैन 1 इंच
मुख्य मोटर 5.5 किलोवाट
कटर के लिए पंप मोटर 4 किलोवाट
वोल्टेज 380V / 50HZ, 3 चरण या गधा ग्राहक का अनुरोध

6

कंट्रोल बॉक्स इलेक्ट्रिक बॉक्स पीएलसी नियंत्रण प्रणाली, आविष्कारक
स्क्रीन स्पर्श करने योग्य स्क्रीन
पीएलसी ब्रांड ताइवान में बना डेल्टा
इन्वर्टर ब्रांड ताइवान या SAJ में बना डेल्टा
भाषा चीनी और अंग्रेजी या ग्राहक के अनुरोध के रूप में
7 स्टेकर संचालन नियमावली
लंबाई 2-3 मि

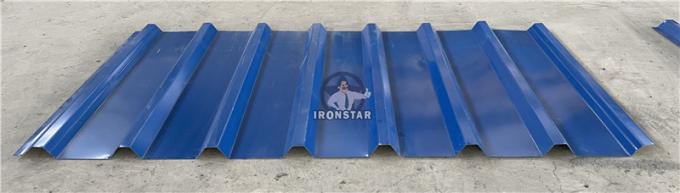

उत्पाद ड्राइंग

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 1
IMG_0250-1_副本



फीडर डिकॉयलर

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 3

इसका उपयोग स्टील कॉइल और अनकॉइल को खड़ा करने के लिए किया जाता है, उन्हें स्थिर रूप से काम करने के लिए रखा जाता है

लदान क्षमता: 5 टन

कुंडल आंतरिक आकार: 470-530 मिमी

कार्य प्रकार: मैनुअल ऑपरेशन

रंग: ग्राहक के अनुरोध के रूप में





रोल बनाने की मशीन

रोलर सामग्री: 0.05 मिमी क्रोम के साथ 45 # स्टील

रोलर सतहों पॉलिश, कठिन चढ़ाना व्यवहार

सांचों की ओर पॉलिश की गई सतह और गर्मी उपचार मोल्डिंग प्लेट की सतह को चिकना रख सकते हैं और मुहर लगने पर इसे चिह्नित करना आसान नहीं होता है

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 4
IMG_0198-1_副本1
हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 6
IMG_0209_副本
हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 8
IMG_0180_副本



मशीन कटर

यह आयाम तय करने और लक्ष्य उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान को अपनाता है।

ब्लेड की सामग्री: Cr12, शमन उपचार

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 10



खाने की मेज

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 11

निर्माण और प्रक्रिया के लिए समुद्र तट के माध्यम से कच्चा माल (स्टील प्लेट) डालें

यह गारंटी दे सकता है कि कॉइल सीधे और बाहर के उत्पाद साफ, समानांतर हों





कंट्रोल बॉक्स

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 12

DETAL पीएलसी नियंत्रण प्रणाली

लक्ष्य टुकड़े की लंबाई समायोज्य और अंक है

दो मोड संचालित होते हैं: स्वचालित और मैन्युअल प्रकार

बटन प्रेस और स्क्रीन टच ऑपरेट, आसान ऑपरेट

भाषा: चीनी और अंग्रेजी या ग्राहक की जरूरत के रूप में





हाइड्रोलिक तेल पंप


हाइड्रोलिक तेल हाइड्रोलिक तेल टैंक में

पंप मोटर कटर का काम करती है

मोटर शक्ति: 3KW

हाइड्रोलिक तेल: 46 # तेल

क्षमता जोड़ें: तेल बॉक्स क्षमता का 3/4 जोड़ें

तेल का दबाव: 8-10 एमपीए





प्राप्त करने वाली तालिका

लंबाई: सामान्य 2-3 मी

संचालन: मैनुअल काम

तैयार टुकड़ों को इकट्ठा करने के लिए प्रयोग किया जाता है

टुकड़े संचारित करने के लिए समर्थन रोलर

पैनल के लिए फोर्कलिफ्ट द्वारा ले जाना आसान है

हाइड्रोलिक कटिंग के साथ OEM PPGI डबल लेयर रोल बनाने की मशीन 14




ग्राहक के लिए स्पेयर पार्ट्स मुफ्त

QQ截图20211229161100



पैकिंग और भुगतान और सेवा

1).पैकिंग विधि: नग्न, विक्रेता को गारंटी देनी चाहिए कि उपकरण नमी-सबूत, संक्षारक विरोधी होंगे, और परिवहन के दौरान क्षतिग्रस्त नहीं होंगे।

2).भुगतान अवधि: टी/टी द्वारा भुगतान किए गए कुल अनुबंध मूल्य का 30%, डिलीवरी से पहले विक्रेता के कारखाने में खरीदार द्वारा निरीक्षण के बाद टी/टी द्वारा भुगतान किया गया अंतिम 70%।

3).डिलीवरी का समय: विक्रेता गारंटी देता है कि उपकरण शिपमेंट के लिए तैयार हो जाएगा40 कार्य दिवसखरीदार से जमा की प्राप्ति के बाद।

4).सेवा: यदि आपको आवश्यकता हो तो मशीन को ठीक करने के लिए हम आपके देश में तकनीशियन भेज सकते हैं।खरीदार को सभी लागतों का भुगतान करने की आवश्यकता है, जिसमें शामिल हैं: वीज़ा, राउंड ट्रिप टिकट, आवास, प्रति दिन 120 अमरीकी डालर का वेतन।

5).वारंटी:36 महीनेवारंटी के दौरान, बदले जाने वाले हिस्से मुफ्त होते हैं, लेकिन खरीदारों को शिपिंग शुल्क के लिए भुगतान करना पड़ता है।

6).पैकेज: एक पूर्ण उपकरण की जरूरत है20 फीट कंटेनरपकड़ने के लिए।



प्रमाणपत्र सीई और आईएसओ 9 001
