Full Automatic CZ Purlin Roll Forming Machine | High Speed Steel CZ Channel Manufacturing Equipment

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन

  • कच्चा माल
    कलई चढ़ा इस्पात
  • गारंटी
    3 वर्ष
  • निर्यात बंदरगाह
    तियानजिन बंदरगाह
  • भुगतान शर्तें
    टी/टी, एल/सी, डी/ए, डी/पी
  • CONTAINER
    40 फीट कंटेनर
  • काम कर दिन
    60 कार्य दिवस
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    IRONSTAR
  • प्रमाणन
    CE
  • मॉडल संख्या
    अनुकूलित
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    As Drawing
  • पैकेजिंग विवरण
    तिरपाल और लकड़ी के मामले
  • प्रसव के समय
    एमबी864847
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    10 सेट/माह

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन

पूर्ण स्वचालित परिवर्तनीय स्टील फ्रेम सी यू जेड रूफ पर्लिन रोलिंग फॉर्मिंग मेकिंग मशीन



स्वचालित सी पर्लिन रोल फॉर्मिंग मशीन कई देशों में लोकप्रिय रूप से बिकती है, सामान्य सी पर्लिन रोलिंग मोटाई 1-3 मिमी से होती है, सामग्री गैल्वेनाइज्ड स्टील सामग्री का उपयोग करती है



हम फिलीपींस, भारत, थाईलैंड, रूस, अल्जीरिया, कतर, मोरक्को, सऊदी अरब, ओमान आदि को इस तरह की स्वचालित सी पर्लिन रोल फॉर्मिंग मशीनें बेचते हैं, आकार आपकी आवश्यकता के अनुसार अनुकूलित किया जा सकता है



स्वचालित सी पर्लिन रोल फॉर्मिंग मशीन | 80-300 मिमी स्वचालित आकार परिवर्तनीय सी पर्लिन बनाने की मशीन

स्वचालित सी पर्लिन रोल फॉर्मिंग मशीन का कार्य प्रवाह

डिकोइलर-रोल फॉर्मिंग मशीन-पीएलसी कंट्रोल बॉक्स-हाइड्रोलिक कटर-रन आउट टेबल

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 0

स्वचालित सी पर्लिन रोल फॉर्मिंग मशीन का व्यास

नहीं

प्रकार

विनिर्देश

1

कच्चा माल प्रकार गैल्वेनाइज्ड स्टील
फीडिंग चौड़ाई ग्राहक के ड्राइंग के अनुसार
मोटाई 1-3 मिमी

2

डिकोइलर संचालन मैनुअल
वजन क्षमता 3 टन

3

मुख्य बॉडी रोलर स्टेशन 18 पंक्तियाँ
शाफ्ट का व्यास 75 मिमी
शाफ्ट सामग्री 45# 0.05 मिमी क्रोम के साथ
रोलर सामग्री जीसीआर 15
फ्रेम 400-एच बीम
फ्रेम मोटाई 20 मिमी
मशीन का आकार लगभग 9.5*1.5*2 मीटर
मशीन का वजन लगभग 9.5 टन
मशीन का रंग ग्राहक की आवश्यकतानुसार
संचालन हाइड्रोलिक स्वचालित
कार्य गति 10-30 मीटर/मिनट हाइड्रोलिक मोटर
4 कटर कठोरता 50-65 एचआरसी
कटिंग टॉलरेंस ± 1 मिमी
सामग्री सीआर 12
संचालन हाइड्रोलिक कटिंग
5 शक्ति ड्राइविंग तरीका चेन 2 इंच
मुख्य मोटर 22 किलोवाट
कटर के लिए पंप मोटर 5.5 किलोवाट
वोल्टेज 380V/50HZ, 3 चरण या ग्राहक के अनुरोध के अनुसार

6

कंट्रोल बॉक्स इलेक्ट्रिक बॉक्स पीएलसी कंट्रोल सिस्टम, इन्वर्टर
स्क्रीन टचेबल स्क्रीन
पीएलसी ब्रांड डेल्टा ताइवान में निर्मित
इन्वर्टर ब्रांड डेल्टा ताइवान में निर्मित या एसएजे
भाषा चीनी और अंग्रेजी या ग्राहक के अनुरोध के अनुसार
7 स्टैकर संचालन मैनुअल
लंबाई 2-3 मीटर

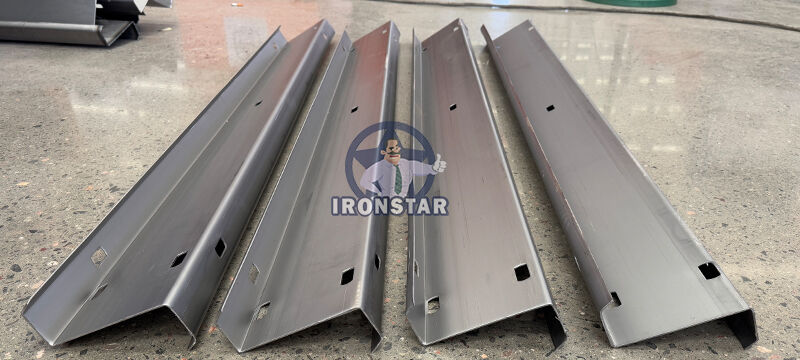

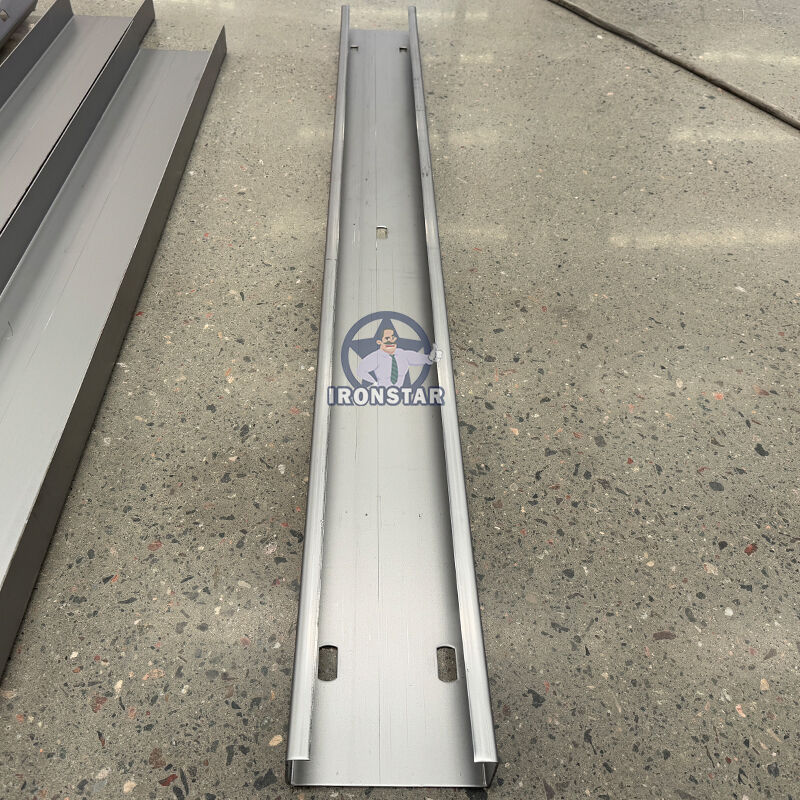

उत्पाद ड्राइंग

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 1
पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 2

उत्पाद का उपयोग

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 3

फीडर डिकोइलर

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 4

इसका उपयोग स्टील कॉइल को खड़ा करने और अनकॉइल करने के लिए किया जाता है, उन्हें स्थिर रूप से काम करने के लिए रखें

लोडिंग क्षमता: 3 टन

कॉइल आंतरिक आकार: 470-530 मिमी

कार्य प्रकार: मैनुअल संचालन

रंग: ग्राहक के अनुरोध के अनुसार

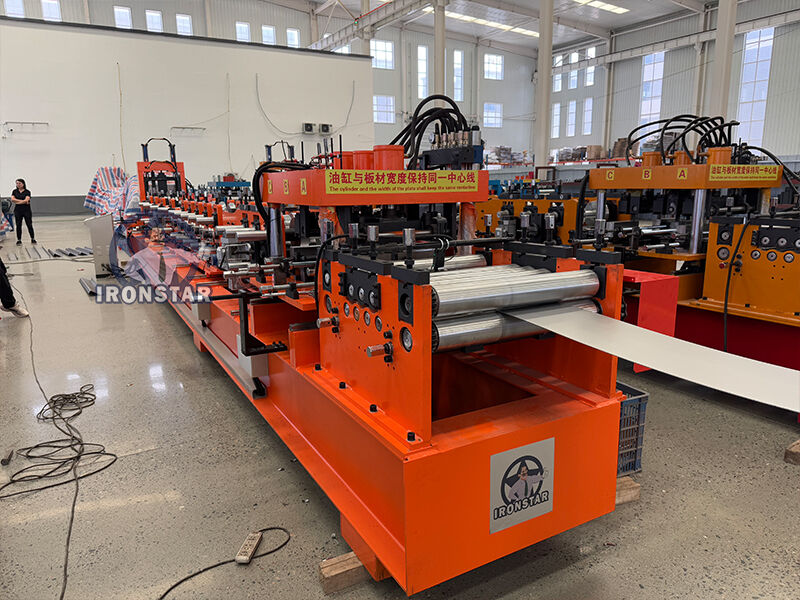

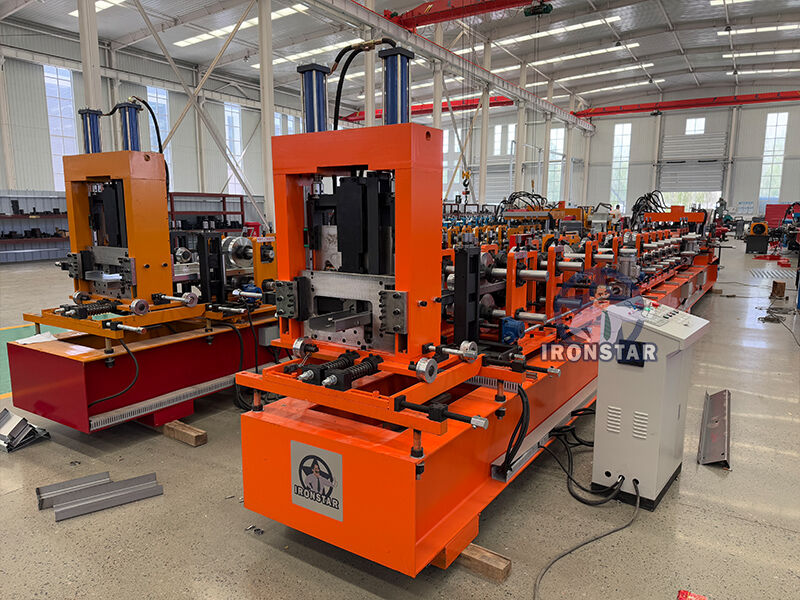

रोल फॉर्मिंग मशीन

रोलर सामग्री: 45# स्टील 0.05 मिमी क्रोम के साथ

रोलर सतह पॉलिश, हार्ड प्लेटिंग डीलिंग

मोल्ड्स के लिए पॉलिश सतह और हीट ट्रीटमेंट मोल्डिंग प्लेट की सतह को चिकना रख सकते हैं और स्टैंपिंग करते समय निशान लगने में आसान नहीं होते हैं

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 5
पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 6
पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 7
पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 8
पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 9

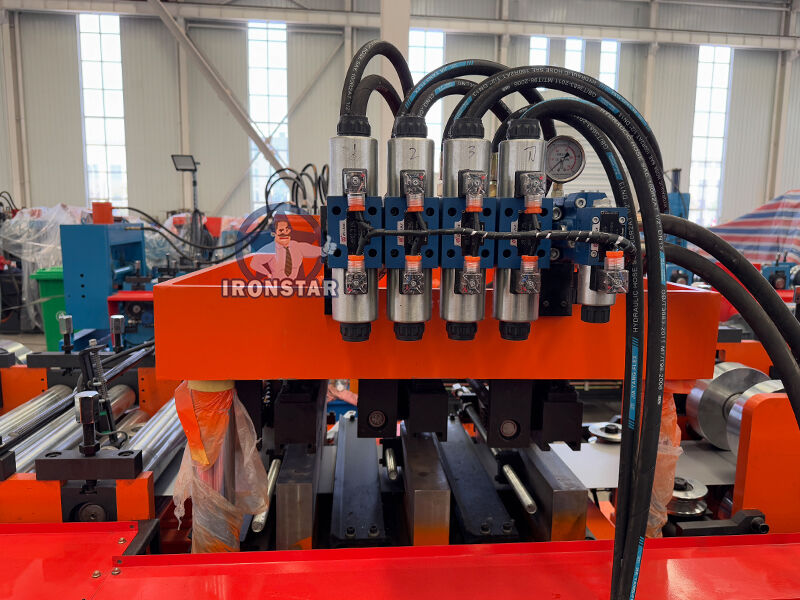

मशीन कटर

यह आयाम तय करने और लक्षित उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान का उपयोग करता है।

ब्लेड की सामग्री: सीआर12, क्वेंचिंग ट्रीटमेंट

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 10

फीडिंग टेबल

निर्माण और प्रसंस्करण के लिए समुद्र तट के माध्यम से कच्चा माल (स्टील प्लेट) डालें

यह कॉइल को सीधा और आउटपुट उत्पादों को साफ, समानांतर रखने की गारंटी दे सकता है

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 11


कंट्रोल बॉक्स

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 12

डेस्टल पीएलसी कंट्रोल सिस्टम

लक्ष्य टुकड़े की लंबाई समायोज्य और डिजिटल है

दो मोड संचालित: स्वचालित और मैनुअल प्रकार

बटन प्रेस और स्क्रीन टच संचालित, संचालित करने में आसान

भाषा: चीनी और अंग्रेजी या ग्राहक की आवश्यकतानुसार



हाइड्रोलिक तेल पंप

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 13

हाइड्रोलिक तेल टैंक में हाइड्रोलिक तेल

पंप मोटर कटर को काम करने के लिए चलाता है

मोटर पावर: 5.5 किलोवाट

हाइड्रोलिक तेल: 46# तेल

क्षमता जोड़ें: बॉक्स क्षमता का 3/4 तेल जोड़ें

तेल दबाव: 8-10 एमपीए



रिसीविंग टेबल

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 14

लंबाई: सामान्य 2-3 मीटर

संचालन: मैनुअल कार्य

तैयार टुकड़ों को इकट्ठा करने के लिए उपयोग किया जाता है

टुकड़ों को प्रसारित करने के लिए सपोर्ट रोलर

फोर्कलिफ्ट द्वारा पैनल को आसानी से ले जाना



ग्राहक के लिए मुफ्त स्पेयर पार्ट्स

पूर्ण स्वचालित सीजेड पुर्लिन रोल बनाने की मशीन 15

पैकिंग और भुगतान और सेवा

1)। पैकिंग विधि: नग्न, विक्रेता को यह गारंटी देनी चाहिए कि उपकरण नमी-रोधी, संक्षारण-रोधी होगा, और परिवहन के दौरान क्षतिग्रस्त नहीं होगा।

2)। भुगतान अवधि: कुल अनुबंध मूल्य का 30% टी/टी द्वारा भुगतान किया जाएगा, अंतिम 70% खरीदार द्वारा विक्रेता के कारखाने में निरीक्षण के बाद टी/टी द्वारा भुगतान किया जाएगा जबकि डिलीवरी से पहले।

3)। डिलीवरी का समय: विक्रेता गारंटी देता है कि जमा प्राप्त होने के बाद उपकरण शिपमेंट के लिए तैयार हो जाएगा60 कार्य दिवस

4)। सेवा: यदि आपको आवश्यकता हो तो हम आपकी देश में मशीन को ठीक करने के लिए तकनीशियन भेज सकते हैं। खरीदार को सभी लागतों का भुगतान करना होगा, जिसमें शामिल हैं: वीजा, राउंड ट्रिप टिकट, आवास, प्रति दिन 120 अमरीकी डालर का वेतन।

5)। वारंटी:36 महीने वारंटी के दौरान, बदलने वाले पुर्जे मुफ्त हैं, लेकिन खरीदारों को शिपिंग शुल्क का भुगतान करना होगा।

6)। पैकेज: एक पूर्ण उपकरण को रखने के लिए एक40 फीट कंटेनर की आवश्यकता होगी।

प्रमाणपत्र सीई और आईएसओ9001
