“Factory Direct High Speed Perforated Angel Bead Roll Forming Machine Galvanized Drywall Wall Corner Bead Making Machine With Online Punching Line”

कारखाने की प्रत्यक्ष उच्च गति छिद्रित परी मोती रोल बनाने की मशीन ऑनलाइन पंचिंग लाइन के साथ जस्ती सूखी दीवार कोने मोती बनाने की मशीन

  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    IRONSTAR
  • प्रमाणन
    CE
  • मॉडल संख्या
    01
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    As Drawing
  • पैकेजिंग विवरण
    तिरपाल और लकड़ी के मामले
  • प्रसव के समय
    30-50 दिन
  • भुगतान शर्तें
    एल/सी, टी/टी, डी/ए, डी/पी
  • आपूर्ति की क्षमता
    10 सेट/माह

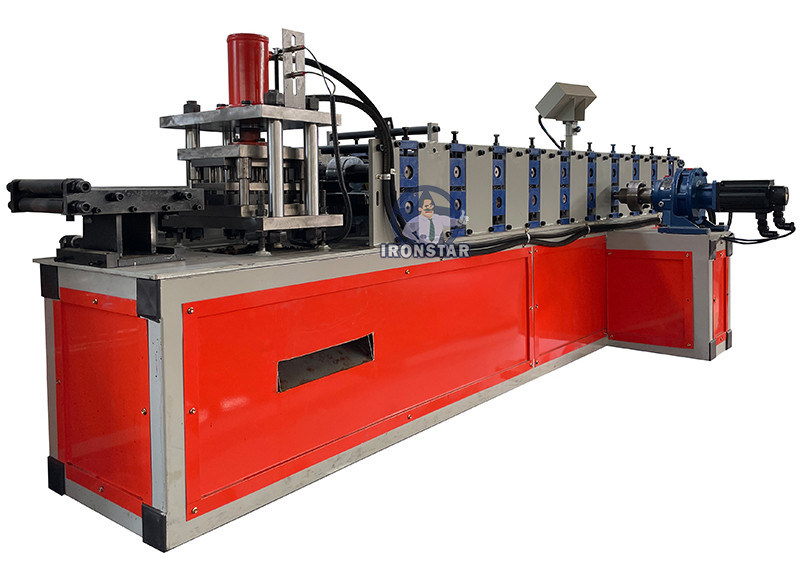

कारखाने की प्रत्यक्ष उच्च गति छिद्रित परी मोती रोल बनाने की मशीन ऑनलाइन पंचिंग लाइन के साथ जस्ती सूखी दीवार कोने मोती बनाने की मशीन



उत्पाद विवरण

उत्पाद टैग

छिद्रित कोण मनका रोल बनाने की मशीन कई देशों में लोकप्रिय है, हम उज्बेकिस्तान, यूक्रेन, मोजाम्बिक, चिली, जाम्बिया, आदि को ऐसी बहुत सारी मशीनें बेचते हैं।

उत्पाद की मोटाई 0.3-0.6 मिमी के बीच होती है, इसका उपयोग छत, सी चैनल मशीन, यू चैनल मशीन, ओमेगा प्रोफाइल मशीन और टी ग्रिड मशीन के साथ काम करने के लिए किया जाता है।

अनुकूलित का स्वागत है, मुझे अपनी आवश्यकता आकार और मोटाई बताएं, हम आपको संतुष्ट मशीन प्रदान करते हैं

छिद्रित कोण मनका रोल बनाने की मशीन का कार्य प्रवाह

डेकोइलर-रोल बनाने की मशीन-पीएलसी नियंत्रण बॉक्स-हाइड्रोलिक कटर-रन आउट टेबल

roll forming machine work flow

छिद्रित कोण मनका रोल बनाने की मशीन का व्यास

नहीं प्रकार विनिर्देश
1 कच्चा माल प्रकार कलई चढ़ा इस्पात
दूध पिलाने की चौड़ाई ग्राहक की ड्राइंग के रूप में
मोटाई 0.3-0.6 मिमी
2 डेकोइलर संचालन नियमावली
वजन क्षमता 3 टन
3 मुख्य भाग रोलर स्टेशन 9 पंक्तियाँ
शाफ़्ट का व्यास 55 मिमी
दस्ता सामग्री 45# 0.05 मिमी क्रोम के साथ
रोलर सामग्री 45# 0.05 मिमी क्रोम के साथ
चौखटा स्टील प्लेट वेल्डिंग
फ़्रेम की मोटाई 16 मिमी
मशीन का आकार लगभग 4.2*0.8*1 मी
मशीन वजन लगभग 1.5 टन
मशीन का रंग ग्राहक की आवश्यकता के रूप में
संचालन हाइड्रोलिक स्वचालित
कार्य करने की गति सामान्य गति 8-20 मीटर/मिनट
4 कटर कठोरता 50-65 एचआरसी
काटने की सहनशीलता ± 1मिमी
सामग्री करोड़ 12
प्रचालन हाइड्रोलिक कटिंग
5 शक्ति ड्राइविंग तरीका चेन 1 इंच
मुख्य मोटर 4 किलोवाट
कटर के लिए पंप मोटर 3 किलोवाट
वोल्टेज 380V/50HZ, 3 चरण या ग्राहक के अनुरोध के रूप में
6 कंट्रोल बॉक्स इलेक्ट्रिक बॉक्स पीएलसी नियंत्रण प्रणाली, आविष्कारक
स्क्रीन स्पर्श करने योग्य स्क्रीन
पीएलसी ब्रांड डेल्टा ताइवान में बना
इन्वर्टर ब्रांड डेल्टा ताइवान या SAJ में बनाया गया
भाषा चीनी और अंग्रेजी या ग्राहक के अनुरोध के रूप में
7 स्टेकर संचालन नियमावली
लंबाई 2-3 मी


उत्पाद प्रदर्शन

Perforated angel bead machine 3

फीडर डिकॉयलर

3T MANUAL (2)

इसका उपयोग स्टील कॉइल को खड़ा करने और कुंडल को खोलने, उन्हें स्थिर रूप से काम करने के लिए किया जाता है

लोडिंग क्षमता: 3 टन

कुंडल भीतरी आकार: 470-530 मिमी

कार्य प्रकार: मैनुअल ऑपरेशन

रंग: ग्राहक के अनुरोध के अनुसार

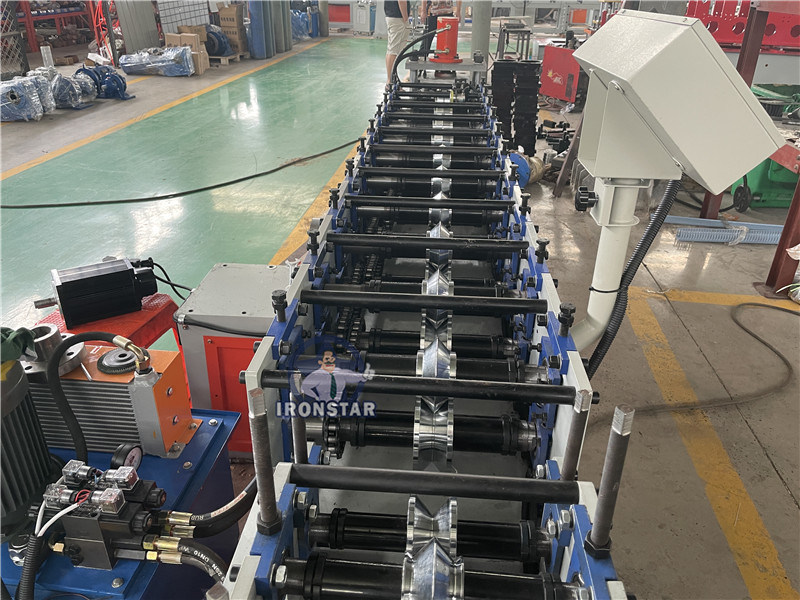

रोल बनाने की मशीन

रोलर सामग्री: 0.05 मिमी क्रोम के साथ 45# स्टील

रोलर सतह पॉलिश, हार्ड प्लेटिंग डीलिंग

सांचों के प्रति पॉलिश की गई सतह और ताप उपचार से मोल्डिंग प्लेट की सतह चिकनी रह सकती है और मोहर लगाते समय इसे चिह्नित करना आसान नहीं होता है

IMG_4914--
Roll forming machine 1
IMG_8515
IMG_4919

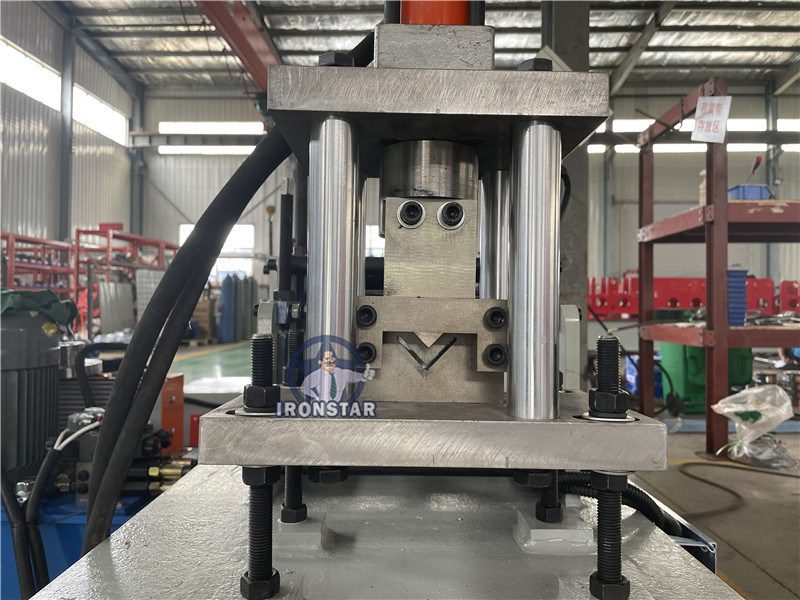

मशीन कटर

यह आयाम तय करने और लक्ष्य उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान को अपनाता है।

ब्लेड की सामग्री: Cr12, शमन उपचार

IMG_4917

दूध पिलाने की मेज़

IMG_2858_副本1

निर्माण और प्रसंस्करण के लिए समुद्र तट के माध्यम से कच्चा माल (स्टील प्लेट) डालें

यह गारंटी दे सकता है कि कुंडल सीधी चले और बाहर के उत्पाद साफ-सुथरे, समानांतर हों

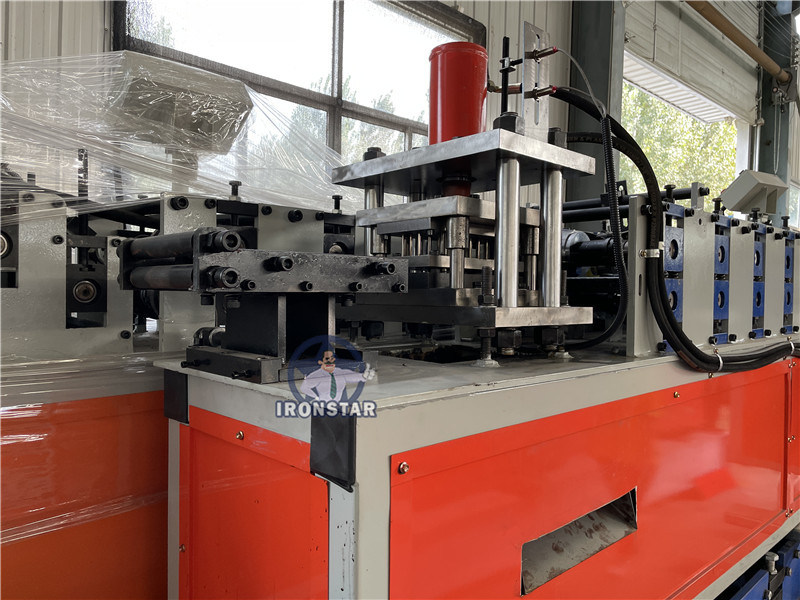

उत्पाद पर पंचिंग लोगो

पंचर मोल्ड कटर से पहले मशीन पर स्थित होता है

यह ग्राहक की आवश्यकता के अनुसार लोगो को पंच कर सकता है, लोगो डिजिटल नंबर या फोटो हो सकता है लोगो को सपाट सतह पर पंच की आवश्यकता होती है, विभिन्न उत्पादों में यह सामान्य है, इसकी स्थानीय स्थिति समान नहीं है

IMG_6806
IMG_6800_副本

कंट्रोल बॉक्स


डिटेल पीएलसी नियंत्रण प्रणाली

लक्ष्य टुकड़े की लंबाई समायोज्य और अंकीय है

दो मोड संचालित होते हैं: स्वचालित और मैन्युअल प्रकार

बटन प्रेस और स्क्रीन टच ऑपरेट, आसान ऑपरेट

भाषा: चीनी और अंग्रेजी या ग्राहक की आवश्यकता के अनुसार



हाइड्रोलिक तेल पंप


हाइड्रोलिक तेल हाइड्रोलिक तेल टैंक में

पंप मोटर कटर कार्य को संचालित करती है

मोटर पावर: 3KW

हाइड्रोलिक तेल: 46# तेल

क्षमता जोड़ें: बॉक्स क्षमता का 3/4 तेल जोड़ें

तेल का दबाव: 8-10 एमपीए



प्राप्ति तालिका


लंबाई: सामान्य 2-3 मी

प्रचालन : मैनुअल कार्य

तैयार टुकड़ों को इकट्ठा करने के लिए उपयोग किया जाता है

टुकड़ों को प्रसारित करने के लिए रोलर का समर्थन करें

पैनल को फोर्कलिफ्ट द्वारा ले जाना आसान है



ग्राहक के लिए स्पेयर पार्ट्स निःशुल्क

QQ截图20211229161100

पैकिंग एवं भुगतान एवं सेवा

1). पैकिंग विधि: नग्न, विक्रेता को गारंटी देनी चाहिए कि उपकरण नमी प्रतिरोधी, संक्षारणरोधी होंगे और परिवहन के दौरान क्षतिग्रस्त नहीं होंगे।

2). भुगतान अवधि: कुल अनुबंध मूल्य का 30% टी/टी द्वारा भुगतान किया जाता है, अंतिम 70% डिलीवरी से पहले विक्रेता के कारखाने में खरीदार द्वारा निरीक्षण के बाद टी/टी द्वारा भुगतान किया जाता है।

3). डिलीवरी का समय: विक्रेता गारंटी देता है कि उपकरण शिपमेंट के लिए तैयार हो जाएगा40 कार्य दिवसक्रेता से जमा राशि प्राप्त होने के बाद.

4). सेवा: यदि आपको आवश्यकता हो तो हम मशीन को ठीक करने के लिए आपके देश में तकनीशियन भेज सकते हैं। खरीदार को सभी लागतों का भुगतान करना होगा, जिनमें शामिल हैं: वीज़ा, राउंड ट्रिप टिकट, आवास, प्रति दिन 120 अमेरिकी डॉलर का वेतन।

5). वारंटी:36 महीनेवारंटी के दौरान, बदले जाने योग्य हिस्से मुफ़्त हैं, लेकिन खरीदारों को शिपिंग शुल्क का भुगतान करना होगा।

6). पैकेज: एक संपूर्ण उपकरण की आवश्यकता है20 फीट का कंटेनरधारण करना।

प्रमाणपत्र CE और ISO9001
