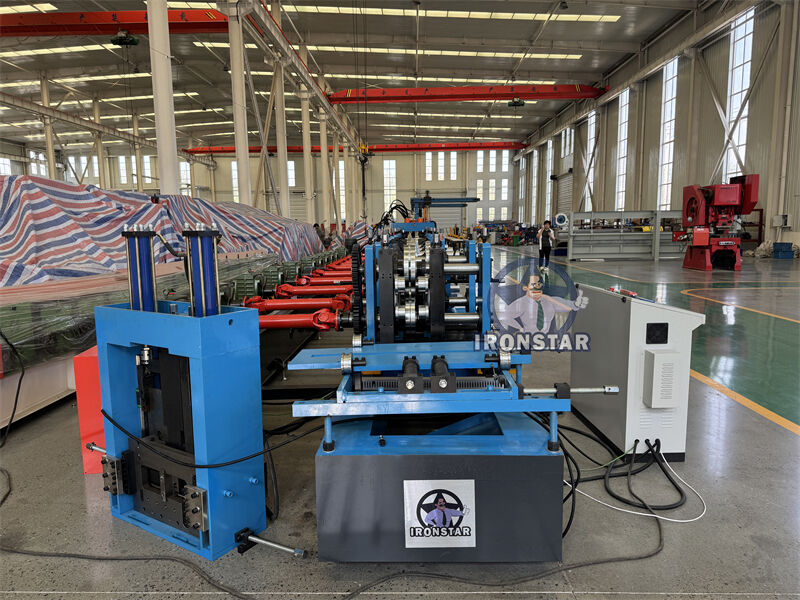

“Full Automatic Hydraulic Quick Adjust CZ Purlin Roll Forming Machine Fast Size Change Equipment For Steel Structure Construction Full Automatic Hydraulic Quick Adjust CZ Purlin Roll Forming Machine ”

"पूर्ण स्वचालित हाइड्रोलिक त्वरित समायोजन सीजेड शहतीर रोल बनाने की मशीन इस्पात संरचना निर्माण के लिए तेजी से आकार बदलने वाले उपकरण पूर्ण स्वचालित हाइड्रोलिक त्वरित समायोजन सीजेड शहतीर रोल बनाने की मशीन"

  • कच्चा माल
    कलई चढ़ा इस्पात
  • गारंटी
    3 वर्ष
  • निर्यात बंदरगाह
    तियानजिन बंदरगाह
  • भुगतान शर्तें
    टी/टी, एल/सी, डी/ए, डी/पी
  • पात्र
    40 फीट कंटेनर
  • काम कर दिन
    60 कार्य दिवस
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    IRONSTAR
  • प्रमाणन
    CE
  • मॉडल संख्या
    स्वनिर्धारित
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    As Drawing
  • पैकेजिंग विवरण
    तिरपाल और लकड़ी के मामले
  • प्रसव के समय
    30-50 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    10 सेट/माह

"पूर्ण स्वचालित हाइड्रोलिक त्वरित समायोजन सीजेड शहतीर रोल बनाने की मशीन इस्पात संरचना निर्माण के लिए तेजी से आकार बदलने वाले उपकरण पूर्ण स्वचालित हाइड्रोलिक त्वरित समायोजन सीजेड शहतीर रोल बनाने की मशीन"

इंडोनेशिया के लिए OEM 1-3 मिमी स्टील शीट 80-300 मिमी स्वचालित आकार परिवर्तनीय सी शहतीर बनाने की मशीन



स्वचालित सी शहतीर रोल बनाने की मशीन कई देशों में लोकप्रिय है, आम सी शहतीर रोलिंग की मोटाई 1-3 मिमी है, सामग्री का उपयोग गैल्वेनाइज्ड स्टील सामग्री है



हम फिलीपींस, भारत, थाईलैंड, रूस, अल्जीरिया, कतर, मोरक्को, सऊदी अरबी, ओमान आदि को ऐसी बहुत सी स्वचालित सी शहतीर रोल बनाने की मशीन बेचते हैं, आकार आपकी आवश्यकता के अनुसार अनुकूलित किया जा सकता है।



स्वचालित सी शहतीर रोल बनाने की मशीन | 80-300 मिमी स्वचालित आकार परिवर्तनीय सी शहतीर बनाने की मशीन

स्वचालित सी शहतीर रोल बनाने की मशीन का कार्य प्रवाह

डेकोइलर-रोल बनाने की मशीन-पीएलसी नियंत्रण बॉक्स-हाइड्रोलिक कटर-रन आउट टेबल

roll forming machine work flow

स्वचालित सी शहतीर रोल बनाने की मशीन का व्यास

नहीं

प्रकार

विनिर्देश

1

कच्चा माल प्रकार कलई चढ़ा इस्पात
दूध पिलाने की चौड़ाई ग्राहक की ड्राइंग के रूप में
मोटाई 1-3 मिमी

2

डेकोइलर संचालन नियमावली
वज़न क्षमता 3 टन

3

मुख्य भाग रोलर स्टेशन 18 पंक्तियाँ
शाफ़्ट का व्यास 75 मिमी
दस्ता सामग्री 45# 0.05 मिमी क्रोम के साथ
रोलर सामग्री जीसीआर 15
चौखटा 400-एच किरण
फ़्रेम की मोटाई 20 मिमी
मशीन का आकार लगभग 9.5*1.5*2 मी
मशीन वजन लगभग 9.5 टन
मशीन का रंग ग्राहक की आवश्यकता के रूप में
संचालन हाइड्रोलिक स्वचालित
कार्य करने की गति 10-30 मीटर/मिनट हाइड्रोलिक मोटर
4 कटर कठोरता 50-65 एचआरसी
काटने की सहनशीलता ± 1मिमी
सामग्री करोड़ 12
प्रचालन हाइड्रोलिक कटिंग
5 शक्ति ड्राइविंग तरीका चेन 2 इंच
मुख्य मोटर 22 किलोवाट
कटर के लिए पंप मोटर 5.5 किलोवाट
वोल्टेज 380V/50HZ, 3 चरण या गधा ग्राहक का अनुरोध

6

कंट्रोल बॉक्स इलेक्ट्रिक बॉक्स पीएलसी नियंत्रण प्रणाली, आविष्कारक
स्क्रीन स्पर्श करने योग्य स्क्रीन
पीएलसी ब्रांड डेल्टा ताइवान में बना
इन्वर्टर ब्रांड डेल्टा ताइवान या SAJ में बनाया गया
भाषा चीनी और अंग्रेजी या ग्राहक के अनुरोध के रूप में
7 स्टेकर संचालन नियमावली
लंबाई 2-3 मी

उत्पाद चित्रण

Roll forming machine
Roll forming machine 1

उत्पाद का उपयोग

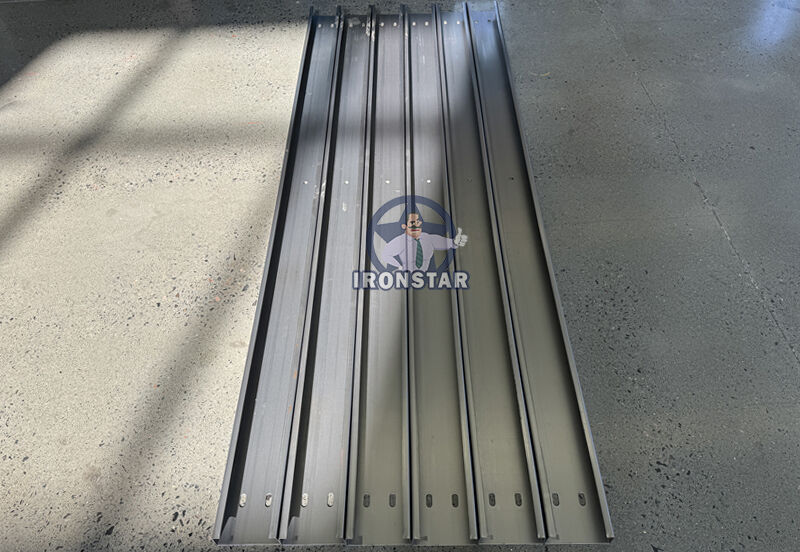

C&Z purlin

फीडर डिकॉयलर

3T MANUAL (2)

इसका उपयोग स्टील कॉइल को खड़ा करने और कुंडल को खोलने, उन्हें स्थिर रूप से काम करने के लिए किया जाता है

लोडिंग क्षमता: 3 टन

कुंडल भीतरी आकार: 470-530 मिमी

कार्य प्रकार: मैनुअल ऑपरेशन

रंग: ग्राहक के अनुरोध के अनुसार

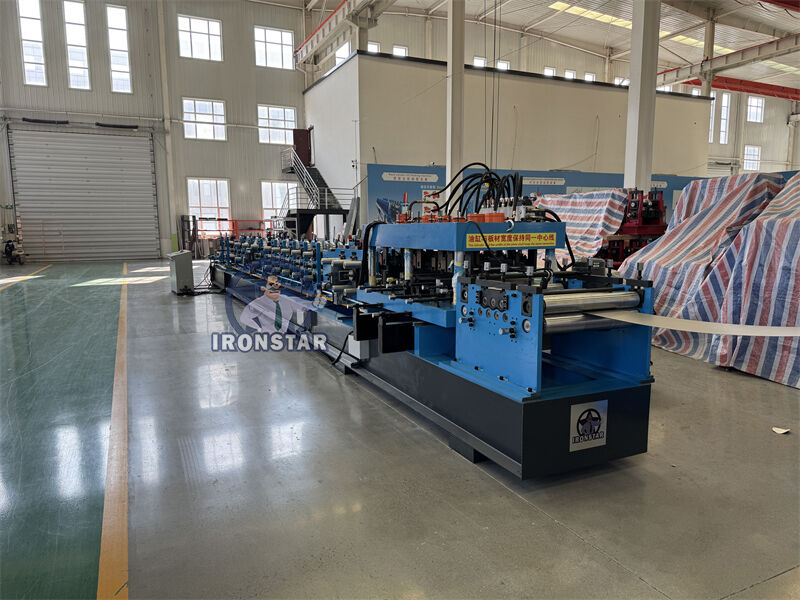

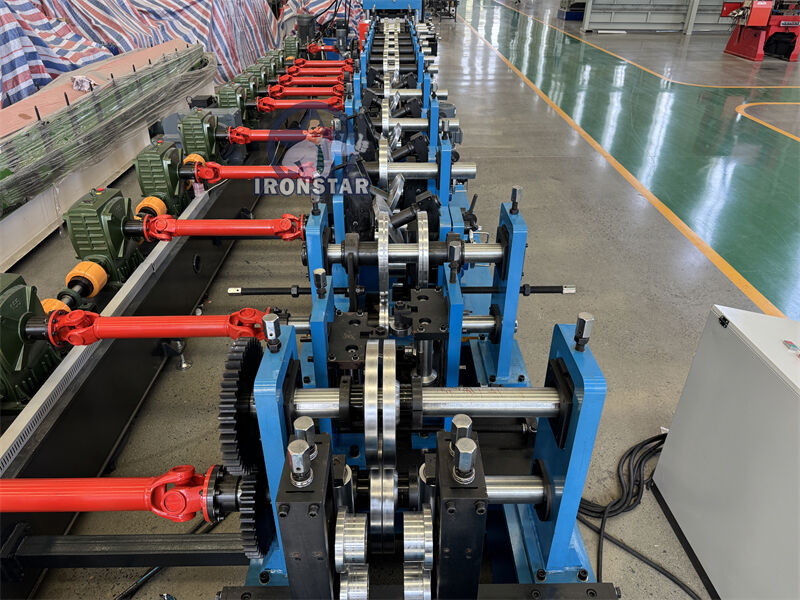

रोल बनाने की मशीन

रोलर सामग्री: 0.05 मिमी क्रोम के साथ 45# स्टील

रोलर सतह पॉलिश, हार्ड प्लेटिंग डीलिंग

सांचों के प्रति पॉलिश की गई सतह और ताप उपचार से मोल्डिंग प्लेट की सतह चिकनी रह सकती है और मोहर लगाते समय इसे चिह्नित करना आसान नहीं होता है

IMG_9119
IMG_9121
IMG_9123
IMG_9127

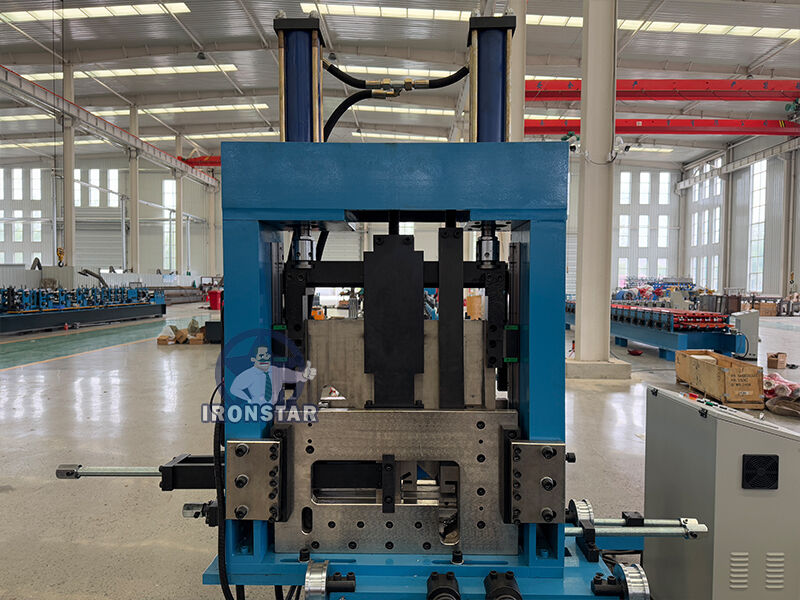

मशीन कटर

यह आयाम तय करने और लक्ष्य उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान को अपनाता है।

ब्लेड की सामग्री: Cr12, शमन उपचार

C purlin Roll forming machine 1

दूध पिलाने की मेज़

निर्माण और प्रसंस्करण के लिए समुद्र तट के माध्यम से कच्चा माल (स्टील प्लेट) डालें

यह गारंटी दे सकता है कि कुंडल सीधी चले और बाहर के उत्पाद साफ-सुथरे, समानांतर हों

IMG_4899


कंट्रोल बॉक्स

 control box

डिटेल पीएलसी नियंत्रण प्रणाली

लक्ष्य टुकड़े की लंबाई समायोज्य और अंकीय है

दो मोड संचालित होते हैं: स्वचालित और मैन्युअल प्रकार

बटन प्रेस और स्क्रीन टच ऑपरेट, आसान ऑपरेट

भाषा: चीनी और अंग्रेजी या ग्राहक की आवश्यकता के अनुसार



हाइड्रोलिक तेल पंप

IMG_4887-5 (2)

हाइड्रोलिक तेल हाइड्रोलिक तेल टैंक में

पंप मोटर कटर कार्य को संचालित करती है

मोटर पावर: 5.5 किलोवाट

हाइड्रोलिक तेल: 46# तेल

क्षमता जोड़ें: बॉक्स क्षमता का 3/4 तेल जोड़ें

तेल का दबाव: 8-10 एमपीए



प्राप्ति तालिका

IMG_7437-

लंबाई: सामान्य 2-3 मी

प्रचालन : मैनुअल कार्य

तैयार टुकड़ों को इकट्ठा करने के लिए उपयोग किया जाता है

टुकड़ों को प्रसारित करने के लिए रोलर का समर्थन करें

पैनल को फोर्कलिफ्ट द्वारा ले जाना आसान है



ग्राहक के लिए स्पेयर पार्ट्स निःशुल्क

QQÃÆâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’†ÃƒƒÂ¢Ã¢â€šÂ¬Ã¢â€žÂ¢ÃƒÆ’Æâ€™ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ãƒâ€šÃ‚¦ÃÆâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’¢â‚¬Â¹ÃÆâ€™Ãƒâ€šÃ‚¢ÃƒÂ¢Ã¢â‚¬Å¡Ã‚¬ ÃƒÆ’ƒÆ’Æâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’¢â‚¬Å¡ÃÆâ€™ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ãƒâ€šÃ‚ªÃÆâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’†ÃƒƒÂ¢Ã¢â€šÂ¬Ã¢â€žÂ¢ÃƒÆ’Æâ€™ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ãƒâ€šÃ‚¥ÃÆâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’‚¢ÃÆâ€™Ãƒâ€šÃ‚¢ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ã‚¬ÃÆâ€™ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ãƒâ€šÃ‚ºÃÆâ€™Ãƒâ€ ÃƒÆ’¢â‚¬â„¢ÃƒÆ’¢â‚¬Å¡ÃÆâ€™ÃƒÂ¢Ã¢â€šÂ¬Ã…¡Ãƒâ€šÃ‚¾20211229161100

पैकिंग एवं भुगतान एवं सेवा

1). पैकिंग विधि: नग्न, विक्रेता को गारंटी देनी चाहिए कि उपकरण नमी प्रतिरोधी, संक्षारणरोधी होंगे और परिवहन के दौरान क्षतिग्रस्त नहीं होंगे।

2). भुगतान अवधि: कुल अनुबंध मूल्य का 30% टी/टी द्वारा भुगतान किया जाता है, अंतिम 70% डिलीवरी से पहले विक्रेता के कारखाने में खरीदार द्वारा निरीक्षण के बाद टी/टी द्वारा भुगतान किया जाता है।

3). डिलीवरी का समय: विक्रेता गारंटी देता है कि उपकरण शिपमेंट के लिए तैयार हो जाएगा60 कार्य दिवसखरीदार से जमा की प्राप्ति के बाद.

4). सेवा: यदि आपको आवश्यकता हो तो हम मशीन को ठीक करने के लिए आपके देश में तकनीशियन भेज सकते हैं। खरीदार को सभी लागतों का भुगतान करना होगा, जिनमें शामिल हैं: वीज़ा, राउंड ट्रिप टिकट, आवास, प्रति दिन 120 अमेरिकी डॉलर का वेतन।

5). वारंटी:36 महीनेवारंटी के दौरान, बदले जाने योग्य हिस्से मुफ़्त हैं, लेकिन खरीदारों को शिपिंग शुल्क का भुगतान करना होगा।

6). पैकेज: एक संपूर्ण उपकरण की आवश्यकता है40 फीट का कंटेनरधारण करना।

प्रमाणपत्र CE और ISO9001
