  • नाम
    टाइल डबल लेयर रूफिंग शीट रोल बनाने की मशीन
  • कच्चा माल
    पकाने वाला
  • गारंटी
    3 वर्ष
  • निर्यात बंदरगाह
    तियानजिन बंदरगाह
  • भुगतान शर्तें
    टी/टी, एल/सी, डी/ए, डी/पी
  • पात्र
    20 फीट कंटेनर
  • काम कर दिन
    40 कार्य दिवस
  • स्वनिर्धारित
    हाँ
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    IRONSTAR
  • प्रमाणन
    CE
  • मॉडल संख्या
    स्वनिर्धारित
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    As Drawing
  • पैकेजिंग विवरण
    तिरपाल और लकड़ी के मामले
  • प्रसव के समय
    30-50 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    10 सेट/माह

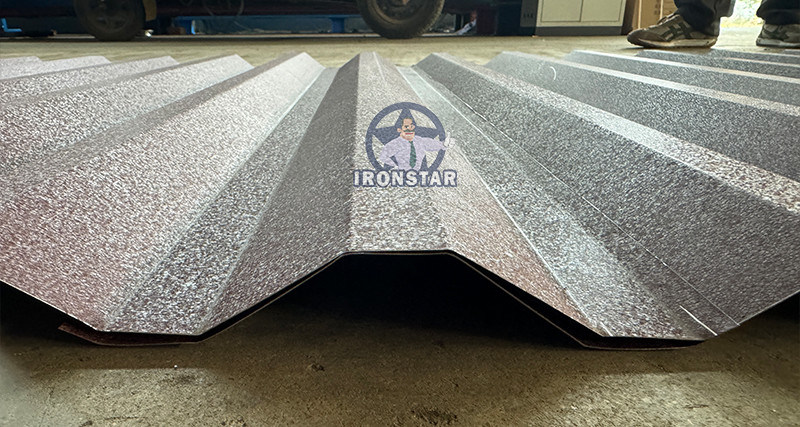

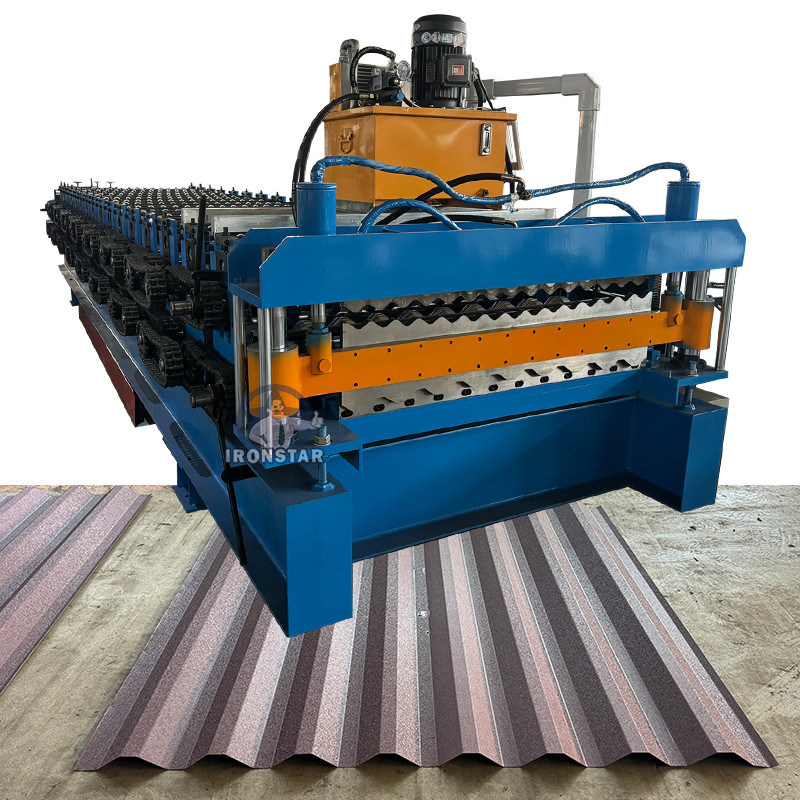

हंगरी में 5 रिब और 6 रिब ट्रेपेज़ॉइडल शीट डबल लेयर रोल फॉर्मिंग मशीन



डबल लेयर रोल फॉर्मिंग मशीन कई देशों में लोकप्रिय रूप से बिकती है, सामान्य छत शीट रोलिंग की मोटाई 0.3-0.6 मिमी होती है, सामग्री पीपीजीआई (प्री-पेंटेड गैल्वेनाइज्ड स्टील) सामग्री का उपयोग करती है



हम दक्षिण अफ्रीका, नाइजीरिया आदि को बहुत सारी डबल लेयर रोल फॉर्मिंग मशीन बेचते हैं। हम यह सुनिश्चित कर सकते हैं कि तैयार उत्पादों का ओवरलैप सटीकता नियंत्रण ± 1 मिमी के भीतर हो। आकार आपकी आवश्यकता के अनुसार अनुकूलित किया जा सकता है



डबल लेयर रोल फॉर्मिंग मशीन | डबल डेक मशीन | 2 लेयर रोल फॉर्मिंग मशीन

डबल लेयर रोल फॉर्मिंग मशीन का वर्क फ्लो

डिकोइलर-रोल फॉर्मिंग मशीन-पीएलसी कंट्रोल बॉक्स-हाइड्रोलिक कटर-रन आउट टेबल

roll forming machine work flow















डबल लेयर रोल फॉर्मिंग मशीन का व्यास

नहीं

प्रकार

विनिर्देश

1

कच्चा माल प्रकार पीपीजीआई
फीडिंग चौड़ाई ग्राहक के ड्राइंग के अनुसार
मोटाई 0.3-0.6 मिमी

2

डिकोइलर संचालन मैनुअल
वजन क्षमता 5 टन

3

मुख्य बॉडी रोलर स्टेशन 11-18 पंक्तियाँ
शाफ्ट का व्यास 70 मिमी
शाफ्ट सामग्री 45# 0.05 मिमी क्रोम के साथ
रोलर सामग्री 45# 0.05 मिमी क्रोम के साथ
फ्रेम 360 मिमी सी-बीम
फ्रेम की मोटाई 16 मिमी
मशीन का आकार लगभग 6.8*1*1.5 मीटर
मशीन का वजन लगभग 5.5 टन
मशीन का रंग ग्राहक की आवश्यकता के अनुसार
संचालन हाइड्रोलिक स्वचालित
कार्य गति सामान्य गति 8-20 मीटर/मिनट
4 कटर कठोरता 50-65 एचआरसी
कटिंग टॉलरेंस ± 1 मिमी
सामग्री सीआर 12
संचालित करें हाइड्रोलिक कटिंग
5 शक्ति ड्राइविंग तरीका चेन 1 इंच
मुख्य मोटर 5.5 किलोवाट
कटर के लिए पंप मोटर 7.5 किलोवाट
वोल्टेज 380V/50HZ, 3 फेज या ग्राहक के अनुरोध के अनुसार

6

कंट्रोल बॉक्स इलेक्ट्रिक बॉक्स पीएलसी कंट्रोल सिस्टम, इन्वेंटर
स्क्रीन टचेबल स्क्रीन
पीएलसी ब्रांड डेल्टा मेड इन ताइवान
इन्वर्टर ब्रांड डेल्टा मेड इन ताइवान या एसएजे
भाषा चीनी और अंग्रेजी या ग्राहक के अनुरोध के अनुसार
7 स्टैकर संचालन मैनुअल
लंबाई 2-3 मीटर







उत्पाद ड्राइंग

फीडर डिकोइलर

Alibaba-new

इसका उपयोग स्टील कॉइल को खड़ा करने और अनकॉइल करने के लिए किया जाता है, उन्हें स्थिर रूप से काम करने के लिए रखें

लोडिंग क्षमता: 5 टन

कॉइल आंतरिक आकार: 470-530 मिमी

कार्य प्रकार: मैनुअल ऑपरेशन

रंग: ग्राहक के अनुरोध के अनुसार

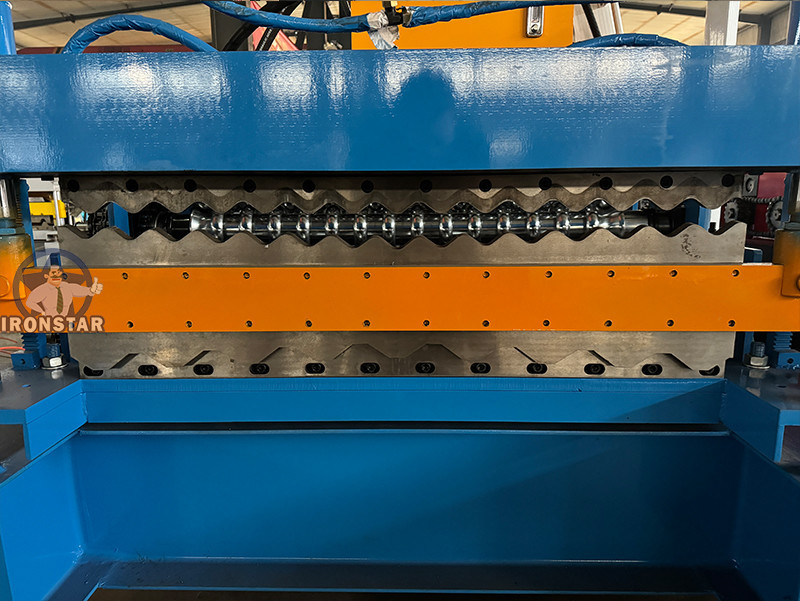

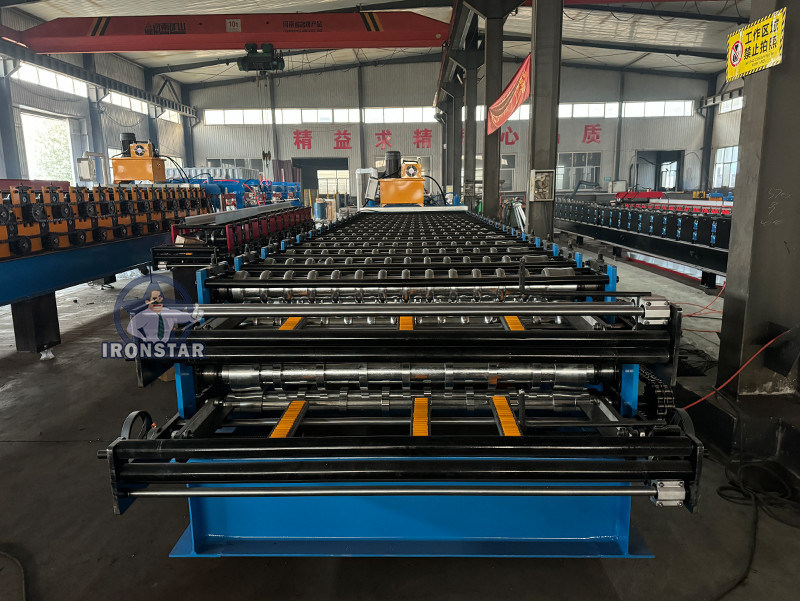

रोल फॉर्मिंग मशीन

रोलर सामग्री: 45# स्टील 0.05 मिमी क्रोम के साथ

रोलर सतह पॉलिश, हार्ड प्लेटिंग डीलिंग

मोल्ड्स के लिए पॉलिश की गई सतह और हीट ट्रीटमेंट मोल्डिंग प्लेट की सतह को चिकना रख सकते हैं और स्टैंपिंग के दौरान निशान लगने में आसान नहीं होते हैं




मशीन कटर

यह आयाम तय करने और लक्षित उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान अपनाता है।

ब्लेड की सामग्री: सीआर12, क्वेंचिंग ट्रीटमेंट





फीडिंग टेबल

निर्माण और प्रसंस्करण के लिए बीच के माध्यम से कच्चा माल (स्टील प्लेट) डालें

यह कॉइल को सीधा रख सकता है और आउटपुट उत्पाद साफ, समानांतर हो सकते हैं



कंट्रोल बॉक्स

 control box

डेस्टल पीएलसी कंट्रोल सिस्टम

लक्ष्य टुकड़े की लंबाई समायोज्य और डिजिटल है

दो मोड संचालित: स्वचालित और मैनुअल प्रकार

बटन प्रेस और स्क्रीन टच संचालित, संचालित करने में आसान

भाषा: चीनी और अंग्रेजी या ग्राहक की आवश्यकता के अनुसार

















हाइड्रोलिक ऑयल पंप


हाइड्रोलिक ऑयल हाइड्रोलिक ऑयल टैंक में जाता है

पंप मोटर कटर को काम करने के लिए चलाता है

मोटर पावर: 3 किलोवाट

हाइड्रोलिक ऑयल: 46# ऑयल

क्षमता जोड़ें: बॉक्स क्षमता का 3/4 तेल जोड़ें

तेल का दबाव: 8-10 एमपीए

















रिसीविंग टेबल

लंबाई: सामान्य 2-3 मीटर

संचालित करें: मैनुअल काम

तैयार टुकड़ों को इकट्ठा करने के लिए उपयोग किया जाता है

टुकड़ों को प्रसारित करने के लिए सपोर्ट रोलर

फोर्कलिफ्ट द्वारा पैनल को आसानी से ले जाना

IMG_0198-2
















ग्राहक के लिए मुफ्त स्पेयर पार्ट्स

QQæË†Ã‚ªÃ¥â€ºÂ¾20211229161100















पैकिंग और भुगतान और सेवा

1)। पैकिंग विधि: नग्न, विक्रेता को यह सुनिश्चित करना चाहिए कि उपकरण नमी-रोधी, संक्षारण-रोधी हो, और परिवहन के दौरान क्षतिग्रस्त न हो।

2)। भुगतान अवधि: कुल अनुबंध मूल्य का 30% टी/टी द्वारा भुगतान किया जाता है, अंतिम 70% खरीदार द्वारा विक्रेता के कारखाने में निरीक्षण के बाद टी/टी द्वारा भुगतान किया जाता है जबकि डिलीवरी से पहले।

3)। डिलीवरी का समय: विक्रेता गारंटी देता है कि जमा राशि प्राप्त होने के बाद उपकरण शिपमेंट के लिए तैयार हो जाएगा40 कार्य दिवस।

4)। सेवा: यदि आपको आवश्यकता हो तो हम मशीन को ठीक करने के लिए अपने देश में तकनीशियन भेज सकते हैं। खरीदार को सभी लागतों का भुगतान करना होगा, जिसमें शामिल हैं: वीजा, राउंड ट्रिप टिकट, आवास, प्रति दिन 120 अमरीकी डालर का वेतन।

5)। वारंटी:36 महीने वारंटी के दौरान, बदलने वाले पुर्जे मुफ्त हैं, लेकिन खरीदारों को शिपिंग शुल्क का भुगतान करना होगा।

6)। पैकेज: एक पूर्ण उपकरण को रखने के लिए एक20 फीट कंटेनर की आवश्यकता होती है।















प्रमाणपत्र सीई और आईएसओ9001
