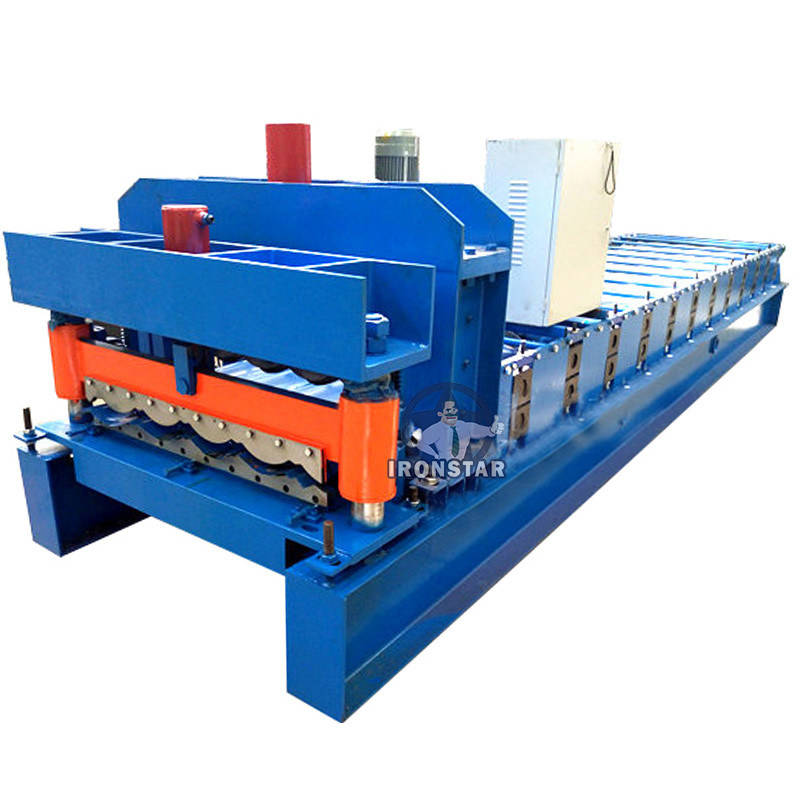

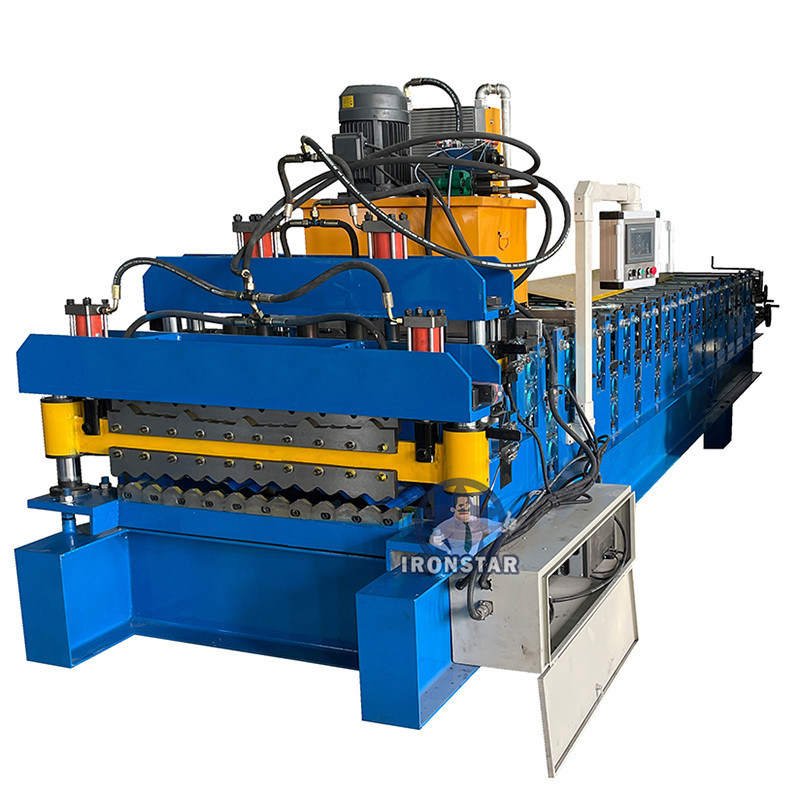

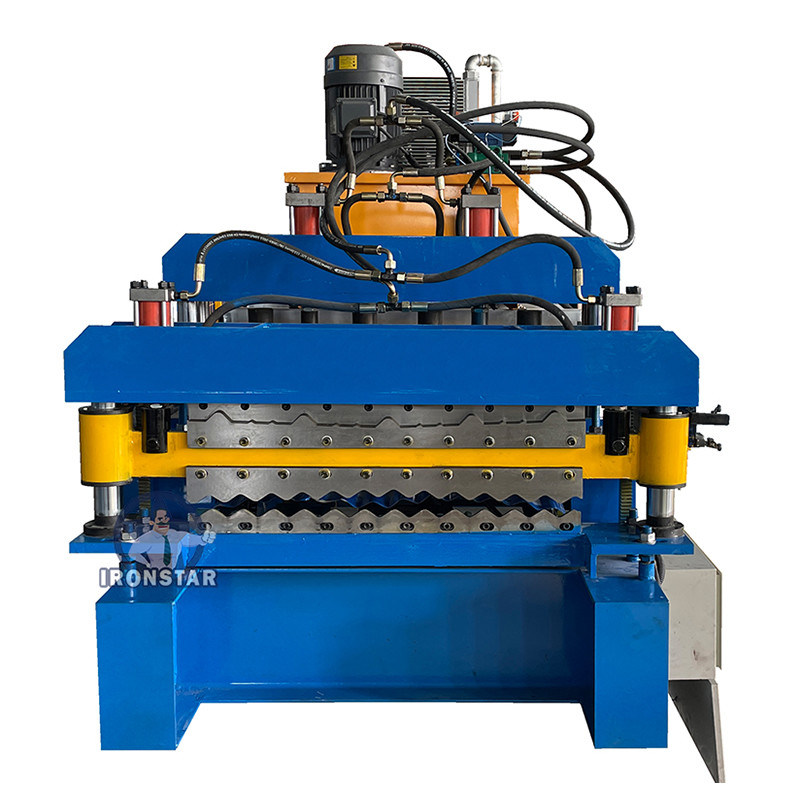

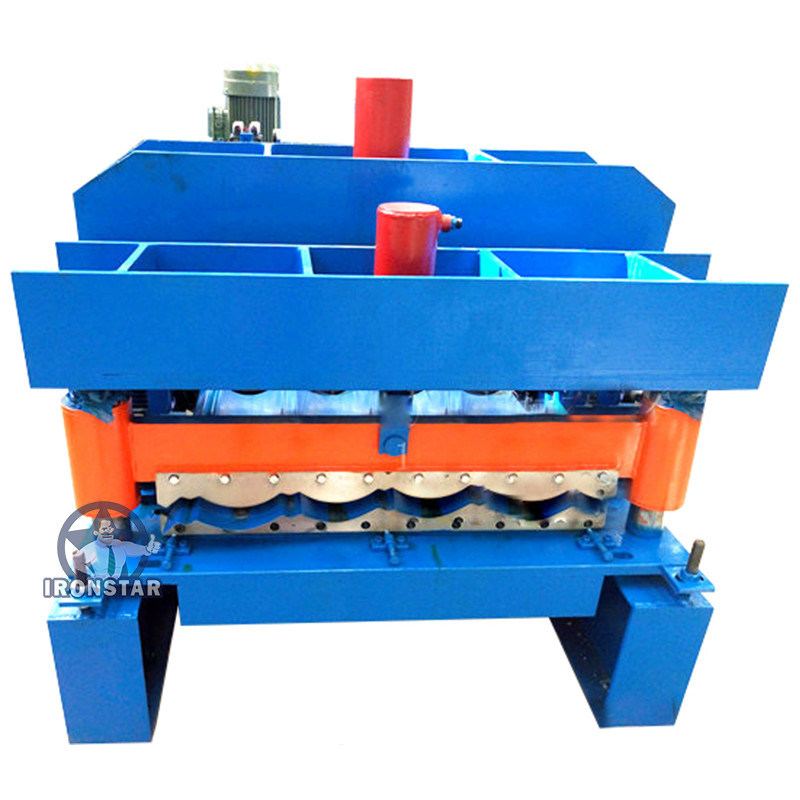

5 रिब 840 ट्रैपेज़ॉइडल और 836 घुमावदार डबल लेयर रोल बनाने की मशीन
डबल लेयर रोल बनाने की मशीन
डबल लेयर रोल फोर्मिंग मशीन कई देशों में लोकप्रिय बिक्री, सामान्य छत शीट रोलिंग मोटाई 0.3-0.6 मिमी से, सामग्री का उपयोग PPGI (पूर्व चित्रित जस्ती इस्पात) सामग्री
हम गुयाना, ब्राजील, कोलंबिया, दक्षिण अफ्रीका, नाइजीरिया आदि को कई डबल लेयर रोल बनाने वाली मशीन बेचते हैं। हम तैयार उत्पादों को ± 1 मिमी में ओवरलैप सटीकता नियंत्रण का आश्वासन दे सकते हैं।आकार अनुकूलित कर सकते हैं अपनी आवश्यकता आकार कर सकते हैं
डबल लेयर रोल बनाने की मशीन∙ डबल डेक मशीन∙ 2 लेयर रोल बनाने की मशीन
Decoiler-रोल बनाने की मशीन-पीएलसी नियंत्रण बॉक्स-हाइड्रोलिक कटर-Run बाहर तालिका
|
नहीं |
प्रकार |
विनिर्देश | |
|
1 |
कच्चा माल | प्रकार | पीपीजीआई |
| फ़ीडिंग चौड़ाई | ग्राहक के चित्र के रूप में | ||
| मोटाई | 0.3-0.6 मिमी | ||
|
2 |
डिकोइलर | ऑपरेशन | मैनुअल |
| वजन की तीव्रता | 5 टन | ||
|
3 |
मुख्य शरीर | रोलर स्टेशन | पंक्तियाँ 11-15 |
| शाफ्ट का व्यास | 70 मिमी | ||
| शाफ्ट सामग्री | 45# 0.05 मिमी क्रोम के साथ | ||
| रोलर सामग्री | 45# 0.05 मिमी क्रोम के साथ | ||
| फ्रेम | 360 मिमी सी-बीम | ||
| फ्रेम की मोटाई | 16 मिमी | ||
| मशीन का आकार | लगभग 6.8*1*1.5 मीटर | ||
| मशीन का वजन | लगभग 5.5 टन | ||
| मशीन का रंग | ग्राहक की आवश्यकता के अनुसार | ||
| ऑपरेशन | हाइड्रोलिक स्वचालित | ||
| कार्य गति | सामान्य गति 8-20 मीटर/मिनट | ||
| 4 | कटर | कठोरता | 50-65 एचआरसी |
| सहिष्णुता काटना | ± 1 मिमी | ||
| सामग्री | Cr 12 | ||
| ऑपरेट करना | हाइड्रोलिक काटने | ||
| 5 | शक्ति | ड्राइविंग तरीका | चेन 1 इंच |
| मुख्य मोटर | 5.5 किलोवाट | ||
| कटर के लिए पंप मोटर | 4 किलोवाट | ||
| वोल्टेज | 380V/50HZ, 3 चरण या ग्राहक के अनुरोध के आधार पर | ||
|
6 |
नियंत्रण बॉक्स | विद्युत बॉक्स | पीएलसी नियंत्रण प्रणाली, आविष्कारक |
| स्क्रीन | टच स्क्रीन | ||
| पीएलसी ब्रांड | ताइवान में निर्मित डेल्टा | ||
| इन्वर्टर का ब्रांड | डेल्टा ताइवान या SAJ में निर्मित | ||
| भाषा | चीनी और अंग्रेजी या ग्राहक के अनुरोध पर | ||
| 7 | स्टैकर | ऑपरेशन | मैनुअल |
| लम्बाई | 2-3 मीटर | ||
यह स्टील कॉइल खड़े करने के लिए प्रयोग किया जाता है और uncoil, उन्हें स्थिर काम रखने
लोड क्षमताः 5 टन
कॉइल का आंतरिक आकारः 470-530 मिमी
काम का प्रकारः मैन्युअल ऑपरेशन
रंगः ग्राहक के अनुरोध के अनुसार
रोलर सामग्रीः 0.05 मिमी क्रोम के साथ 45# स्टील
रोलर की सतहों को पॉलिश करना, हार्डप्लेटिंग करना
पोलिश सतह और मोल्ड के लिए गर्मी उपचार मोल्डिंग प्लेट सतह चिकनी और यह मुहर लग रही है जब चिह्नित करने के लिए आसान नहीं रख सकते हैं
यह आयाम तय करने और लक्ष्य उत्पादों को काटने के लिए हाइड्रोलिक ड्राइव और स्वचालित स्थान को अपनाता है।
ब्लेड की सामग्रीः Cr12, बुझाने का उपचार
निर्माण और प्रसंस्करण के लिए समुद्र तट के माध्यम से कच्चे माल (स्टील प्लेट) डालें
यह सुनिश्चित कर सकते हैं कॉइल सीधे जाना और बाहर उत्पादों साफ, समानांतर
DETAL पीएलसी नियंत्रण प्रणाली
लक्ष्य टुकड़ा की लंबाई समायोज्य है और अंक
दो मोड काम करते हैंः स्वचालित और मैनुअल प्रकार
बटन दबाएँ और स्क्रीन स्पर्श संचालित, आसान संचालित
भाषाः चीनी और अंग्रेजी या ग्राहक की आवश्यकता के अनुसार
हाइड्रोलिक तेल टैंक में हाइड्रोलिक तेल
पंप मोटर काटने का काम चलाता है
मोटर शक्तिः 3 किलोवाट
हाइड्रोलिक तेलः 46# तेल
क्षमता जोड़ेंः तेल बॉक्स क्षमता के 3/4 जोड़ें
तेल का दबावः 8-10 एमपीए
लम्बाई: सामान्य 2-3 मीटर
संचालित करना: मैनुअल कार्य
तैयार टुकड़ों को इकट्ठा करने के लिए प्रयोग किया जाता है
टुकड़े प्रसारित करने के लिए समर्थन रोलर
फोर्कलिफ्ट द्वारा पैनल को दूर ले जाने के लिए आसान
पैकिंग विधिः नंगी, विक्रेता को गारंटी देनी चाहिए कि उपकरण नमी-सबूत, विरोधी संक्षारक होंगे, और परिवहन के दौरान क्षतिग्रस्त नहीं होंगे।
भुगतान की अवधिः कुल अनुबंध मूल्य का 30% टी/टी द्वारा भुगतान किया जाता है, अंतिम 70% विक्रेता के कारखाने में खरीदार द्वारा निरीक्षण के बाद टी/टी द्वारा भुगतान किया जाता है जबकि डिलीवरी से पहले।
3) वितरण समयः विक्रेता गारंटी देता है कि उपकरण शिपमेंट के लिए तैयार होगा40 कार्यदिवसखरीदार से जमा राशि प्राप्त होने के बाद।
4) सेवाः हम जरूरत है अगर मशीन को ठीक करने के लिए अपने देश के लिए तकनीशियन भेज सकते हैं। खरीदार सहित सभी लागत के लिए भुगतान करने की जरूरत हैः वीजा, राउंड ट्रिप टिकट, आवास,प्रति दिन 120 अमरीकी डालर का वेतन.
5) वारंटीः36 महीनेवारंटी अवधि के दौरान, प्रतिस्थापन योग्य भाग मुफ्त हैं, लेकिन खरीदारों को शिपिंग शुल्क का भुगतान करना होगा।
6) पैकेजः एक पूर्ण उपकरण के लिए एक20 फीट का कंटेनरपकड़ने के लिए।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
